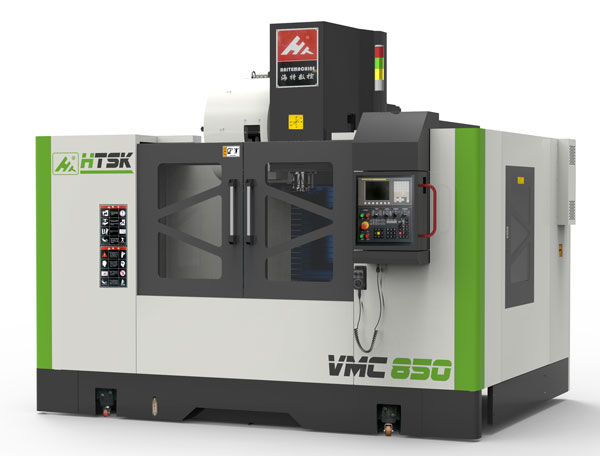

發那科系統850四軸加工中心

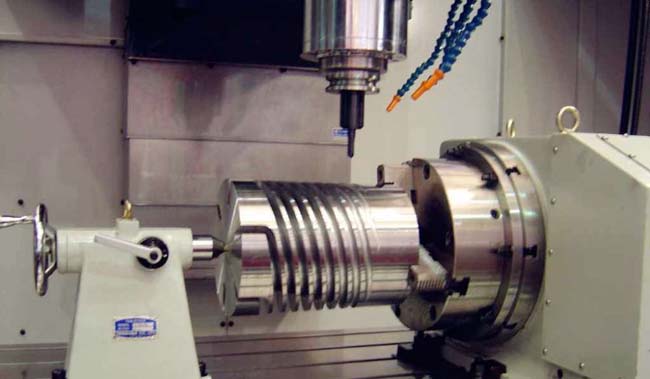

VMC850加工中心配第四軸加手動尾座加工刀柄圖
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-150mm。
3、采用臺灣律廷C2級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰機械手24把刀庫
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科控制系統，系統帶有高速高精功能且支持四軸聯動。
9、第四軸（A軸）采用臺灣CNC電腦數控分度盤含四軸電機與驅動器，四軸采取氣動（液壓）鎖緊方式，鎖緊安全可靠。
這款是在850加工中心的基礎上增加的第四軸，實現圓柱上銑螺旋線，螺距等分的工件加工需求。
★ 系統：FANUC 0i -MF，絕對值編碼器，開機不需要回零，支持四軸聯動。
★ 主軸：臺灣健椿隆 高剛性、高精密、高速主軸單元
★ 絲桿：臺灣律廷高精度直徑40精密3級滾珠絲杠。
★ 軸承：日本NSK高精密滾柱絲杠專用軸承
★ 刀庫：臺灣圣杰
★ 打刀缸：臺灣尚品
★ 絲杠螺母：臺灣高精密鎖緊螺母
選配部件：
系統：北京凱恩帝、臺灣新代 日本三菱、日本FANUC（發那科）、德國西門子等。
刀庫：圓盤（機械手）刀庫 斗笠式刀庫
第四軸、第五軸等。
850四軸加工中心技術參數：
| VMC850 | 規 格 |
| X坐標行程 | 800 mm |
| Y坐標行程 | 500 mm |
| Z坐標行程 | 500mm |
| 工作臺規格（長×寬） | 1060×500mm |
| 工作臺載重 | 600 kg |
| 主軸中心線到立柱正面導軌距離 | 575mm |
| 主軸端面至工作臺上平面距離 | 120～620mm |
| X、Y、Z切削進給量 | 1～6000 mm/min |
| X、Y快速進給速度 | 24m/min |
| Z快速進給速度 | 24m/min |
| 主軸轉速范圍 | 50～8000 r/min |
| 主軸錐孔 | BT40-150mm |
| 主軸電機 | 7.5kW |
| X、Z伺服電機 | bis12/2000 Z軸含有抱閘 |
| Y伺服電機 | bis22/2000 |
| 工作臺T型槽（槽數×槽寬×槽距） | 5/18/100mm |
| 重復定位精度300mm | ± 0.003mm |
| 定位精度300mm | ± 0.005mm |
| 數控系統 | FANUC 0i-MF |
| 使用源氣壓力 | 0.6-0.8 MPa |
| 機床輪廓尺寸（L×W×H） | 2950x2280x2600mmmm |
| 機床重量 | 6600 kg |
| 第四軸 | CNC-250 |
| 盤面直徑 | 250mm |
| 垂直中心高 | 185mm |
| 垂直全高 | 315mm |
| 分割精度等級 | 15″ |
| 重復精度 | 4″ |
| 凈重 | 124KG |
| 手動尾座 | TS-A 185 |
| 四軸電機 | Bis8/3000 |
一、選用臺灣健椿隆主軸和臺灣津廷絲桿
二、德國FAG/日本NSK軸承
三、采用原裝臺灣上銀45MM滾柱重載型導軌
